Pęczniejące kratki wentylacyjne — kiedy przepływ powietrza ustępuje ochronie ogniowej

Wentylacja w obiektach budowlanych zapewnia niezbędny przepływ powietrza, jednak w warunkach pożarowych te same otwory stają się szybką drogą dla ognia. Pęczniejące kratki wentylacyjne rozwiązują ten problem, umożliwiając zachowanie drożności kanałów na co dzień przy jednoczesnej gwarancji ich zamknięcia w sytuacji krytycznej. Elementy te stanowią podstawę biernej ochrony w nowoczesnym budownictwie przemysłowym. Rozwiązanie to pozwala na fizyczne wydzielenie stref pożarowych bez konieczności rezygnowania z grawitacyjnej lub mechanicznej wymiany powietrza. Brak elementów ruchomych czyni ten system wyjątkowo niezawodnym.

Jak materiał pęczniejący blokuje przepływ powietrza?

Mechanizm działania opiera się na właściwościach fizykochemicznych wkładów termozastępczych. W temperaturze około 150°C materiał pęczniejący gwałtownie rozszerza swoją objętość i całkowicie wypełnia otwór wentylacyjny. Utworzona w ten sposób zwęglona piana tworzy sztywną oraz szczelną barierę, która fizycznie powstrzymuje napór płomieni i gorących gazów. Prawidłowo zamontowane kratki wentylacyjne przeciwpożarowe zachowują w normalnych warunkach przepuszczalność powietrza na poziomie od 32 do nawet 88 procent wolnej przestrzeni. Wartość ta zależy od układu lamel i pozwala utrzymać wydajną cyrkulację w ciągach komunikacyjnych bez generowania niepożądanych oporów.

Skuteczność takiego rozwiązania zależy bezpośrednio od kilku ściśle określonych czynników technicznych. Klasa odporności ogniowej przegrody musi precyzyjnie odpowiadać certyfikacji zamontowanego elementu ochronnego. Producenci dostarczają na rynek rozwiązania chroniące otwory w szerokim przedziale od EI 30 do EI 240, co ułatwia dopasowanie do rygorystycznych wymogów prawa budowlanego. Geometria otworu roboczego, jego proporcje oraz sam kształt zastosowanych lamel wpływają na ostateczną zdolność uszczelnienia kanału.

Kierunek przepływu powietrza również odgrywa kluczową rolę przy planowaniu trasy wentylacyjnej. Wybrane konstrukcje wyposażone w ukośne lamele optymalizuje się pod konkretne wartości naporu aerodynamicznego. Przegroda nośna dla takiego elementu musi posiadać minimalną grubość 100 milimetrów. Dopuszcza się instalację w tradycyjnych ścianach murowanych oraz specjalistycznych systemach z płyt gipsowo-kartonowych o podwyższonej gęstości.

Gdzie montuje się pęczniejące osłony otworów?

Omawiane zabezpieczenia znajdują zastosowanie w strategicznych węzłach podziału budynku na odrębne strefy pożarowe. Instaluje się je w ciężkich ścianach działowych, technicznych drzwiach o odporności EI 30 lub EI 60 oraz w międzystropowych szachtach instalacyjnych. Powszechnie wykorzystuje się je w wielkopowierzchniowych magazynach, zakładach produkcyjnych oraz budynkach użyteczności publicznej. Stanowią one stały element wyposażenia w miejscach wymagających ciągłej wentylacji, w których nie można zastosować klasycznych klap odcinających ze względów przestrzennych.

Zabezpieczenia te ściśle współpracują z pozostałymi elementami biernej ochrony przeciwpożarowej całego obiektu. W Centrum BHP i Ochrony Środowiska dostarczamy instalatorom rozwiązania współpracujące z klapami kanałowymi, uszczelnieniami przejść rurowych oraz farbami ogniochronnymi. Kompatybilność wszystkich zastosowanych materiałów decyduje o utrzymaniu pełnej integralności przegrody w warunkach pożaru. Gdy rosnąca temperatura wymusza reakcję chemiczną, obudowy ogniochronne i wkłady pęczniejące muszą stworzyć jedną nierozerwalną zaporę.

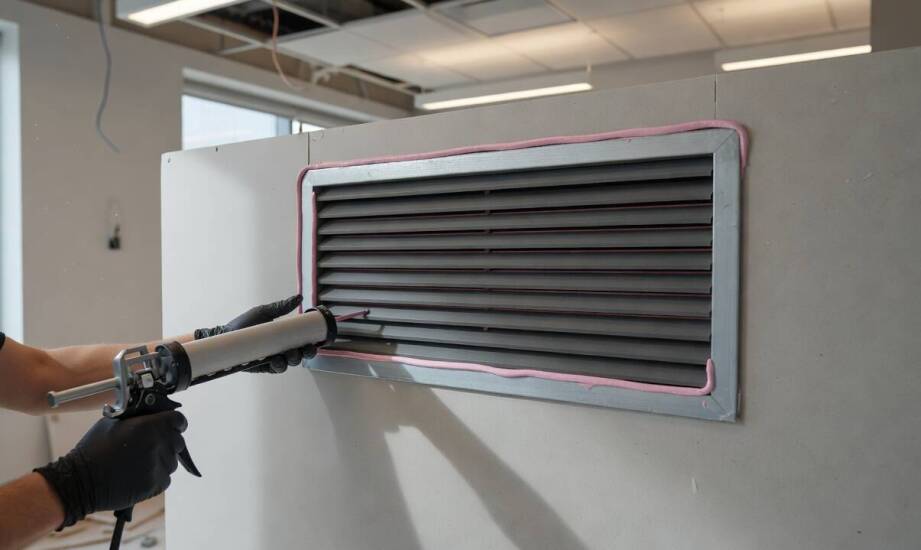

Poważne błędy wykonawcze potrafią drastycznie osłabić funkcję ochronną nawet najlepszego urządzenia. Najczęstszym uchybieniem pozostaje pominięcie dedykowanej masy ogniochronnej służącej do uszczelnienia szczeliny między ramką a krawędzią otworu. Instalatorzy nierzadko ignorują wytyczne producenta dotyczące minimalnej grubości przegrody lub osadzają element w ścianie o niższej klasie odporności niż sam wkład. Zgodnie z wytycznymi normy EN 1364-1, każdy otwór wymaga rygorystycznego dopasowania wymiarowego. Użycie standardowych pianek montażowych zamiast ognioodpornych mas akrylowych niweczy cały wysiłek projektowy.

Skuteczność bariery wentylacyjnej opiera się na jej absolutnej zgodności z fizycznymi parametrami ściany nośnej lub skrzydła drzwiowego. Każdy element układu wymaga zastosowania certyfikowanych akcesoriów montażowych, co zapobiega przenikaniu trujących gazów przez szczeliny obwodowe. Tylko kompleksowe podejście do podziału na strefy pożarowe oraz rygorystyczne przestrzeganie technologii pozwala uzyskać wymaganą szczelność. Odpowiednio wdrożona ochrona bierna stabilizuje konstrukcję i chroni drogi ewakuacyjne nawet podczas wielogodzinnych incydentów termicznych.
